Bloque de sellado MCT: una solución de sellado modular que revoluciona la protección de la seguridad industrial
Al asegurar cada barrera contra la penetración de cables en equipos industriales, la seguridad nunca ha sido más confiable.
En entornos industriales, los puntos de sellado de penetraciones de cables y tuberías representan el eslabón más vulnerable pero crítico de todo el sistema de seguridad.
Las tecnologías de sellado tradicionales (como los compuestos de encapsulado y los prensaestopas) adolecen de poca adaptabilidad, altos costos de mantenimiento y desafíos de escalabilidad, lo que se convierte en el talón de Aquiles de la gestión de la seguridad para muchas empresas.
El sistema de sellado modular MCT (Multi Cable Transit) surge como una solución que redefine los estándares de seguridad de sellado industrial con su tecnología de grado militar-, diseño modular y adaptabilidad-a escenarios completos.
I. Ventajas principales de los bloques de sellado MCT

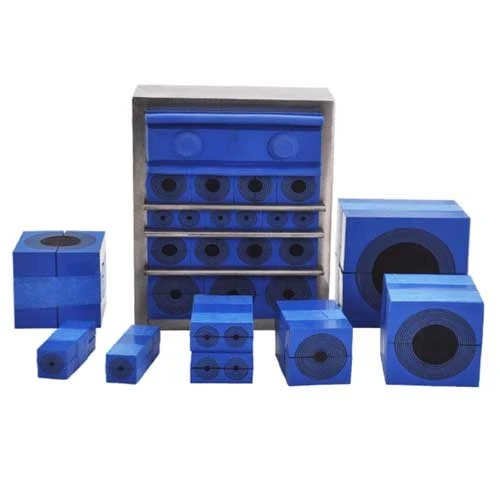

El sistema de sellado MCT consta de cuatro componentes: marco de sellado de cables, módulos de sellado, dispositivo de compresión y placa divisoria, logrando un sellado de precisión a través del diseño modular.
1. Diseño modular para una adaptabilidad flexible
Los bloques de sellado MCT cuentan con un innovador diseño combinado de "bloques de construcción", que permite agregar o retirar cables o tuberías de forma no-destructiva. Este diseño se adapta perfectamente a futuras necesidades de ampliación y modernización:

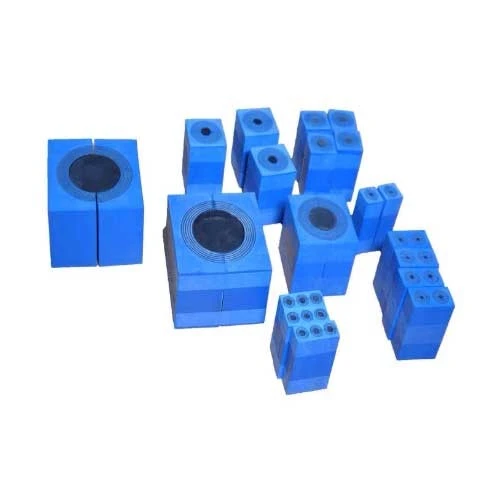

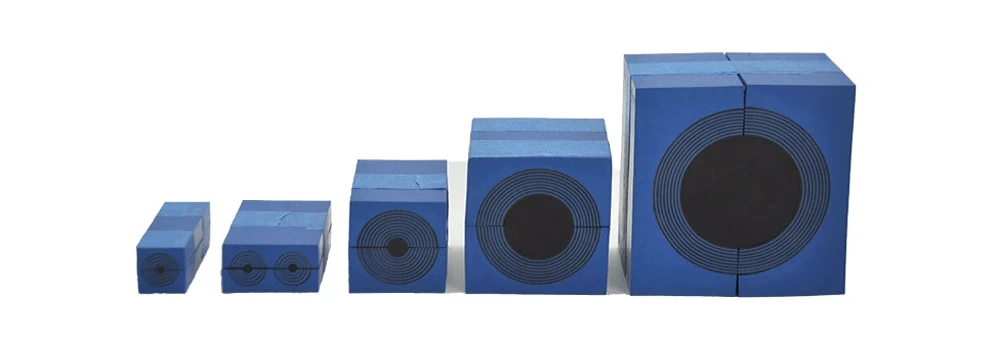

Tecnología reductora pelable: ajusta de manera flexible las dimensiones del módulo de sellado para acomodar cables y tuberías de diferentes diámetros.
Amplio rango de compatibilidad: Maneja cables de Φ3,8 a 360 mm¹; una sola abertura puede albergar decenas de cables y tuberías de diferentes diámetros
Mantenimiento simplificado: agregar o quitar cables solo requiere ajustes del módulo sin alterar la estructura general, lo que reduce los costos de mantenimiento en más del 60 %.
2. Protección de grado militar-
El sistema de sellado MCT emplea materiales de alto-rendimiento (p. ej., caucho EPDM combinado con componentes de acero inoxidable) para brindar una protección integral:
Resistencia al agua y al polvo IP68: exclusión completa del polvo (sin entrada de polvo) e inmersión sostenida en agua a 1 metro de profundidad durante 72 horas sin fugas
Clasificación contra incendios A-60: Cumple con el estándar más alto de resistencia al fuego de la Organización Marítima Internacional (OMI), soportando la exposición directa a llamas de 1000 grados durante 60 minutos sin fallas.
Excepcional resistencia a la corrosión: Resiste la erosión química de desinfectantes, sulfuro de hidrógeno y otros agentes, adecuado para industrias biofarmacéuticas y químicas.
Certificación-a prueba de explosiones: cumple con las clasificaciones Ex EPC Gb y Ex EIICGc, soporta una presión de explosión de 1,8 MPa.
3. Función de blindaje electromagnético
La capa-de silicona conductora integrada bloquea eficazmente las interferencias electromagnéticas. Cumple con los requisitos GB/T12190-2006 con una efectividad de blindaje de 42-63 dB en un rango de frecuencia de 14 kHz-18 GHz, lo que garantiza una transmisión de señal estable para equipos médicos.
II. Soluciones de aplicaciones industriales para sistemas de sellado MCT
1. Energía y Sector Eléctrico
En la industria eléctrica, los sistemas de sellado MCT brindan garantía de seguridad para centrales eléctricas, subestaciones, líneas de transmisión y otras instalaciones.
Plantas de energía térmica: el sistema de sellado resistente al fuego A-60 mantiene la integridad durante 60 minutos en llamas de 1000 grados, bloqueando eficazmente la propagación de las llamas y reduciendo significativamente las tasas de fuga de gas SF6.
Estaciones de energía fotovoltaica: los módulos de sellado a prueba de polvo-IP68 utilizan diseños de caucho anidados de múltiples-capas para minimizar el ingreso de arena y polvo al equipo, lo que reduce las tasas de falla del inversor.
Parques eólicos marinos: los módulos de sellado antisísmicos-resisten fuertes vientos y corrosión por niebla salina, lo que garantiza un funcionamiento estable-del equipo a largo plazo.
2. Ingeniería marina y offshore
Los sistemas MCT están diseñados estrictamente de conformidad con el Código FTP de la Organización Marítima Internacional (OMI) y certificados según los estándares A-60 por el Centro de pruebas de incendios del Lejano Oriente.
Diseño de Triple Protección: Resistencia al fuego (A-60) + Resistencia al agua (IP68) + Blindaje contra interferencias electromagnéticas (eficacia de blindaje 42dB)
Mejora de la eficiencia: el diseño de módulos prefabricados reduce el tiempo de instalación de 48 horas (métodos tradicionales) a 14 horas, lo que aumenta la eficiencia en un 70 %.
Protección a largo plazo: utiliza acero inoxidable 316L resistente a la corrosión y caucho EPDM para garantizar confiabilidad a largo plazo en entornos marinos hostiles.
3. Infraestructura sanitaria inteligente
En entornos sanitarios, los sistemas de sellado MCT proporcionan barreras críticas para las zonas centrales de los hospitales.
Salas blancas quirúrgicas: la protección IP68 bloquea completamente la penetración de desinfectantes y microorganismos en las penetraciones de los cables, compatible con procesos de esterilización por fumigación con peróxido de hidrógeno y ozono.
Centros de control electromecánico: Cumple con los estándares de prueba de resistencia al fuego GB 23864-2023, manteniendo la integridad estructural durante 180 minutos bajo exposición directa a las llamas.
Habitaciones inteligentes para pacientes: regula dinámicamente los diferenciales de presión interior-exterior a través de válvulas de equilibrio de presión, evitando la entrada de vectores a través de las aberturas.
4. Industria petroquímica
Al abordar los requisitos petroquímicos especializados, los sistemas MCT ofrecen soluciones-a prueba de explosiones y corrosión-resistentes.
Certificaciones duales-a prueba de explosiones: cumple con las clasificaciones Ex EПC Gb y ExEⅡCGc para entornos con gases inflamables.
Protección ambiental: Los sellos herméticos evitan fugas o infiltración no organizadas de productos derivados del petróleo, productos químicos y COV a través de puntos de penetración en el suelo o el agua subterránea.
Diseño de larga-vida útil: la vida útil total del diseño supera los 30 años, superando significativamente a los materiales de sellado tradicionales.
Parámetros técnicos del sistema de sellado MCT
A continuación se detallan los principales modelos y especificaciones técnicas del sistema de sellado MCT:
|
Modelo de módulo |
Número de cables acomodados |
Diámetro exterior del cable compatible (mm) |
Dimensiones externas (mm) |
|
Modelo 15 |
1 |
3.0-11.0 |
15×15 |
|
Modelo 15 Triple Orificio |
3 |
3.5-10.5 |
15×40 |
|
Modelo 20 |
1 |
4.0-14.5 |
20×20 |
|
Modelo 20 Doble Orificio |
2 |
3.5-16.5 |
20×40 |
|
Modelo 30 |
1 |
10.0-25.0 |
30×30 |
|
Modelo 40 |
1 |
21.5-34.5 |
40×40 |
|
Modelo 50 |
1 |
28.0-54.0 |
60×60 |
|
Modelo 60 |
1 |
48.0-71.0 |
90×90 |
|
Modelo 70 |
1 |
67.5-99.0 |
120×120 |
Tabla: Modelos y parámetros del módulo de sellado MCT
